    Терминал микропроцессорный токовый

    Предназначение терминала микропроцессорного токового:

    сбор и обработка параметров электрических сигналов в многоканальной трехфазной силовой сети. Передача обработанных данных на устройство верхнего уровня по каналу связи Ethernet 100Base-TX и сети RS-485.

    Характеристики терминала микропроцессорного токового:

    - 3 аналоговых канала предназначены для измерения напряжений Диапазон измерения -200 … +200 В
    - 4 канала для измерения токов с помощью трансформаторов тока либо катушек Роговского Диапазон измерения -0.5 … + 0.5 В

    Каждый из каналов содержит 24 разрядный аналого-цифровой преобразователь, цифровые схемы усреднения и коррекции. Результирующая частота дискретизации входного сигнала составляет до 16 кГц на канал.

    - Канал гальванически изолированных дискретных выходов +24 В 1 группа (8 выходов), ток нагрузки не менее 200 мА на выход
    - Канал гальванически изолированных дискретных входов 2 группы (4 входа) +24 В

    Для оперативного контроля информация выводится на OLED-дисплей на передней панели.

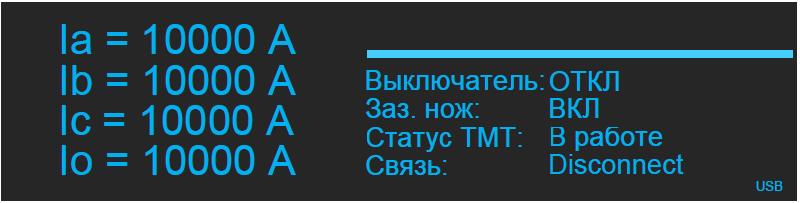

    Один из видов меню - Экран «Главная»:

    Терминал микропроцессорный токовый 2.jpg

    Порт USB на передней панели, а также беспроводной интерфейс Bluetooth предназначены для коммуникации терминала со специализированной сервисной программой по протоколам USB-serial, либо Bluetooth-SPP. В консольном режиме производится доступ к настройкам функциональной части ПО терминала. Напряжение питания +24 В.
